普通網口與帶PoE網口的區別與產品應用優勢

   眾所周知，普通網口只是作用于數據傳輸?shù)膯我还δ?，而POE網口在普通網口的基礎上，還承擔了一個供電功能。帶有POE功能的網口漸漸被工業廣泛使用，就POE網口深藍宇科技做細致分析如下：

一、PoE網口作用

   隨著網絡中IP電話、網絡視頻監控以及無線以太網設備的日益廣泛，通過以太網本身提供電力支持的要求也越來越迫切。多數情況下，終端設備需要直流供電，而終端設備通常安裝在距離地面比較高的天花板或室外，附近很難有合適的電源插座，即使有插座，終端設備需要的交直流轉換器也難有位置安置。另外，在很多大型的局域網應用中，管理員同時需要管理多個終端設備，這些設備需要統一的供電和統一的管理，由于供電位置的限制，給供電管理帶來極大的不便，以太網供電PoE則正好解決了這個問題。

PoE（Power over Ethernet，簡稱PoE）網口的作用在于能夠提供以太網供電這套技術，這是普通網口不能實現的。借助現有以太網通過網線同時為IP終端設備（如：IP電話、AP、IP攝像頭等）進行數據傳輸和供電。以太網供電技術的出發點是讓IP電話、WLAN接入點、網絡攝像頭等小型網絡設備，可以直接從以太網線（4對雙絞線中空閑的2對來傳輸）獲得電力，無需單獨鋪設電力線，以簡化系統布線，降低網絡基礎設施的建設成本。

  使用POE需要留意以下三點：

1. 工控機都支持PoE供電功能；

2. 要求終端也支持PoE受電功能；

3. 通過網線供電，功率本身是有一定限制的，留意不同設備的使用說明和功率要求。

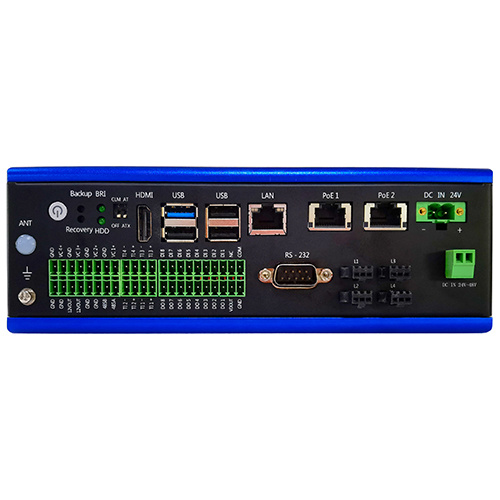

目前深藍宇具有代表產品為PCX-9530 PCX-9702  PCX-9704 PCX-9266

二、工作原理

2.1 PoE供電系統包括如下兩個設備角色：

· 供電設備PSE（Power-sourcing Equipment）：通過以太網給受電設備供電的PoE設備，提供檢測、分析、智能功率管理等功能，例如：PoE交換機。

· 受電設備PD（Powered Device）：如無線AP、便攜設備充電器、刷卡機、攝像頭等受電方設備。按照是否符合IEEE標準，PD分為標準PD和非標準PD。

2.2 PoE供電模式：

· 按照IEEE標準的定義，PSE設備分為MidSpan（PoE功能模塊在設備外）和Endpoint（PoE功能模塊集成到設備內）兩種類型。深藍宇的PoE功能模塊全部集成在設備的內部，屬于Endpoint的PSE設備。

·Endpoint類型的PSE設備依據使用的供電線對不同分為Alternative A（1/2和3/6線對）和Alternative B（4/5和7/8線對）兩種供電模式。

·Alternative A供電模式通過數據對供電。PSE通過1/2和3/6線對給PD供電，1/2鏈接形成負極，3/6鏈接形成正極。10BASE-T、100BASE-TX接口使用1/2和3/6線對傳輸數據，1000BASE-T接口使用全部的4對線對傳輸數據。由于DC直流電和數據頻率互不干擾，所以可以在同一對線同時傳輸電流和數據。

·Alternative B供電模式通過空閑對供電。PSE通過4/5和7/8線對給PD供電，4/5鏈接形成正極，7/8鏈接形成負極。

·IEEE標準不允許同時應用以上兩種供電模式。供電設備PSE只能提供一種用法，但是受電設備PD必須能夠同時適應兩種情況。

2.3 PoE供電協商流程

PSE設備上電，PD設備通過網絡連接到PSE設備后，PSE與PD就開始進行供電協商：

1. 檢測PD：PSE在端口周期性輸出電流受限的小電壓，用以檢測PD設備的存在。如果檢測到特定阻值的電阻，說明線纜終端連接著支持IEEE 802.3af標準或IEEE 802.3at標準的受電端設備（電阻值在19kΩ～26.5kΩ的特定電阻，通常的小電壓為2.7V～10.1V，檢測周期為2秒）。

2. 供電能力協商即PD設備分類過程：PSE對PD進行分類，并協商供電功率。供電能力協商不僅可以通過解析PSE與PD發送的電阻實現的，還可以通過鏈路層發現協議LLDP（Link Layer Discovery Protocol）協議發現和通告供電能力進行協商。

3. 開始供電：在啟動期內(一般小于15μs)，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電壓。

4. 正常供電：電壓達到48V之后，PSE為PD設備提供穩定可靠48V的直流電，PD設備功率消耗不超過PSE最大輸出功率。

5. 斷電：供電過程中，PSE會不斷監測PD電流輸入，當PD電流消耗下降到最低值以下，或電流激增，例如拔下設備或遇到PD設備功率消耗過載、短路、超過PSE的供電負荷等，PSE會斷開電源，并重復檢測過程。

三、標準

為了規范和促進PoE供電技術的發展，解決不同廠家供電和受電設備之間的適配性問題，IEEE標準委員會先后發布了三個PoE標準：IEEE 802.3af標準、IEEE 802.3at標準、IEEE 802.3bt標準。

2003年6月，IEEE 802.3工作組制定了IEEE 802.3af標準，作為以太網標準的延伸，對網絡供電的電源、傳輸和接收都做了細致的規定。例如：IEEE 802.3af標準規定PSE設備需要在每個端口上提供最高15.4W的直流電源。

由于電纜中的一些功率耗散，因此受電設備僅有12.95W可用。2009年10月，為對應大功率終端的需求，誕生了IEEE 802.3at標準，IEEE 802.3at標準在兼容802.3af標準的基礎上，提供最高25.5W的功率，滿足新的需求。

2018年9月，為進一步提升PoE供電功率以及對標準進行優化，IEEE標準委員會的發布了IEEE 802.3bt標準。IEEE 802.3bt標準進一步提升了供電能力，類型3可提供高達51 W的供電功率，類型4可提供高達71.3W的供電功率。此外，還包括對2.5GBASE-T、5GBASE-T和10GBASE-T的支持，擴大了高性能無線接入點和監控攝像頭等應用程序的使用。

一般將IEEE 802.3af標準對應的供電技術稱為PoE供電，將IEEE 802.3at標準對應的供電技術稱為PoE+供電，將IEEE 802.3bt標準對應的供電技術稱為PoE++供電，也稱為4PPoE。三種供電技術對應的參數如下圖所示。

 以上為PoE網口特色做闡述，更多詳情請留言或者致電18129802393咨詢。
